АЛЬФА А1801RAL-P4G-DW-3

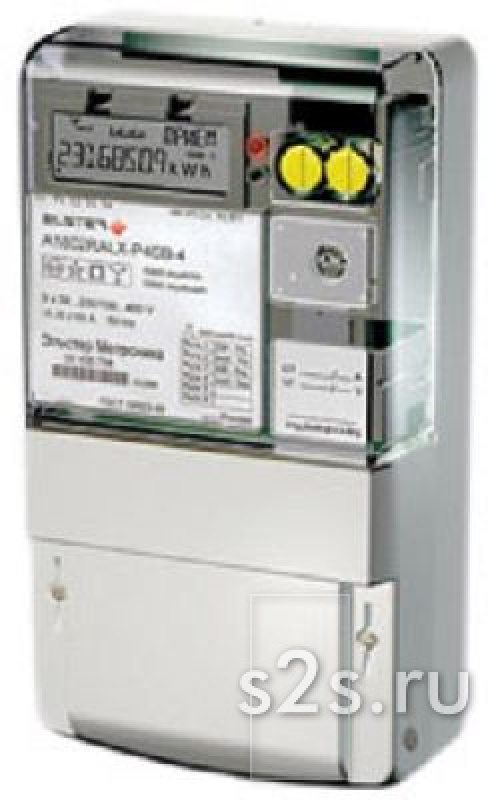

Счетчик Альфа A1801RAL-P4G-DW-3 Многотарифный счетчик класса точности 0,1 для измерения активной и реактивной энергии в 2-х направлениях с памятью для храниния графиков нагрузки, 4 галванич. развяз. реле, цифровым портом с интерфейсами RS485, RS232 и оптопортом, подсветкой и доп. источником питания. Счетчик A1800 трансформаторного включения предназначен для учета активной и реактивной энергии и мощности в трехфазных сетях переменного тока в режиме многотарифности, хранения измеренных данных в своей памяти, а также передачи их по цифровым и импульсным каналам связи на диспетчерский пункт по контролю, учету и распределению электроэнергии. Функциональные возможности:

Измерение активной и реактивной энергии и мощности с классом точности 0.1S в режиме многотарифности;
Измерение параметров электросети с нормированными погрешностями;
Фиксация максимальной мощности нагрузки с заданным усреднением;
Фиксация даты и времени максимальной активной и реактивной мощности для каждой тарифной зоны;
Запись и хранение данных графика нагрузки (обычная память - 4 графика с 30 мин. интервалами 180 дней;
Запись и хранение данных параметров сети.
Передача результатов измерений по цифровым и импульсным каналам связи;
Автоматический контроль нагрузки и сигнализация о выходе параметров сети за установленные пределы;
Учет потерь в силовых трансформаторах и линии электропередачи;
Технические характеристики:



Показатели
Величины

Класс точности — по активной энергии (ГОСТ 52323-05, 52322-05) — по реактивной энергии (ГОСТ 26035-83)
0,1S

Номинальные напряжения, В
3х57/100, 3х220/380, 3х127/220, 3х100, 3х220

Номинальные (максимальные) токи, А
1(10), 5 (10)

Стартовый ток (чувствительность) по отношению к номинальному
0,001

Номинальная частота сети, Гц
50 ± 2,5

Количество тарифов
4

Погрешность хода внутренних часов
± 0,5 с/сутки

Рабочий диапазон температур, °C
от -40 до +65

Относительная влажность (не конденсирующаяся), %
0 … 95

Запись графиков нагрузки с 3 интервалами
до 40

Запись параметров сети с 2 интервалами
до 32

Длительность интервалов записи
1, 2, 3, 5, 10, 15, 30, 60 мин.

Количество хранимых авточтений
до 35

Количество импульсных каналов
до 6-ти

Постоянная счетчика по импульсному выходу, имп/кВтч (кварч)
от 100 до 20000

Длительность выходных импульсов, мс
от 10 до 255

Цифровые интерфейсы
RS-232, RS-485

Скорость обмена информацией при связи со счетчиком по цифровым интерфейсам, бод
300 — 19200

Самодиагностика счетчика
есть

Степень защиты корпуса
IP 54

Масса, кг
3,0

Габариты, мм, не более
309 х 170 х 89

Средняя наработка до отказа, ч, не менее
120000

Межповерочный интервал, лет
12

Срок службы, лет, не менее
30
