Блок испытательный переходной TS-10S

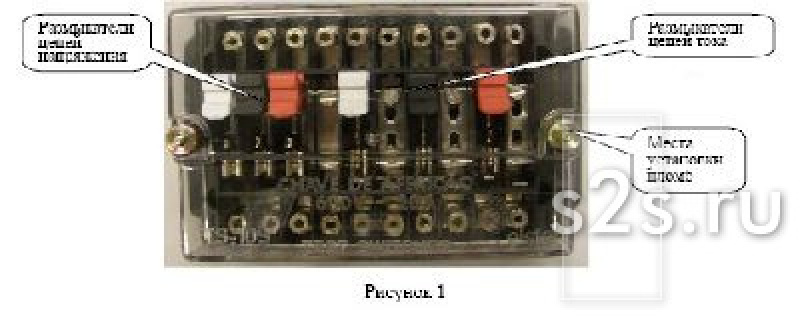

Блок испытательный переходной TS-10S (далее «блок») предназначен для подключения электронных и индукционных счетчиков трансформаторного включения к трехфазной сети. Блок обеспечивает отключение от счетчика токовых цепей и цепей напряжения каждой фазы, закорачивание вторичных цепей измерительных трансформаторов тока, а также включение образцового счетчика для поверки без отключения нагрузки. Блок имеет прозрачную защитную крышку крепящуюся к основанию с помощью двух гаек. Крепежные шпильки, на которые навинчиваются гайки крепящие прозрачную крышку, имеют места для установки пломб (см. рис. 1). Отключение цепей напряжения, отключение и закорачивание цепей тока осуществляется с помощью подвижных размыкателей фаз (см.. рис. 1), имеющих цветовую маркировку (белый, черный, красный) Для закорачивания вторичных цепей трансформаторов тока необходимо токовые размыкатели опустить вниз до упора. Технические характеристики блока испытательного переходного TS-10S: Максимальное напряжение коммутируемых цепей 600 В. Максимальный ток 20А Габаритные размеры 108х195х82 мм. Масса не более 0,7 кг. Максимальный диаметр подключаемого провода не более 2,5 мм. Условия эксплуатации: температура окружающей среды -40...+60 оС; относительная влажность воздуха 98 % при 35 °С. Гарантийный срок эксплуатации не менее 6 лет. Установка и подключение блока При установке блока использовать габаритные и установочные размеры приведенные в приложении 1. Подключение блока к трансформаторам тока и напряжения, также к зажимам счетчика осуществлять по схеме, приведенной в приложении 2. Схема электрическая соединений блока приведена в приложении 3. ВНИМАНИЕ. Подключение всех цепей к блоку должно проводиться с соблюдением правил техники безопасности. При подключении счетчика точки учета к блоку необходимо соблюдать следующую последовательность действий: С помощью размыкателей разомкнуть цепи напряжения. С помощью размыкателей разомкнуть цепи тока с одновременным их закорачиванием (размыкатели цепей тока перевести в нижнее положение до упора) Подключить цепи напряжения счетчика точки учета (см. приложение 2) Подключить цепи тока счетчика точки учета (см. приложение 2) С помощью размыкателей ножей замкнуть цепи напряжения. С помощью размыкателей замкнуть цепи тока. Приложение 1. Габаритные и установочные размеры Рисунок 2 Габаритные и установочные размеры блока Приложение 2 Рисунок 3. Схема подключения блока к трансформаторам напряжения, тока и к зажимам счетчика. Приложение 3
