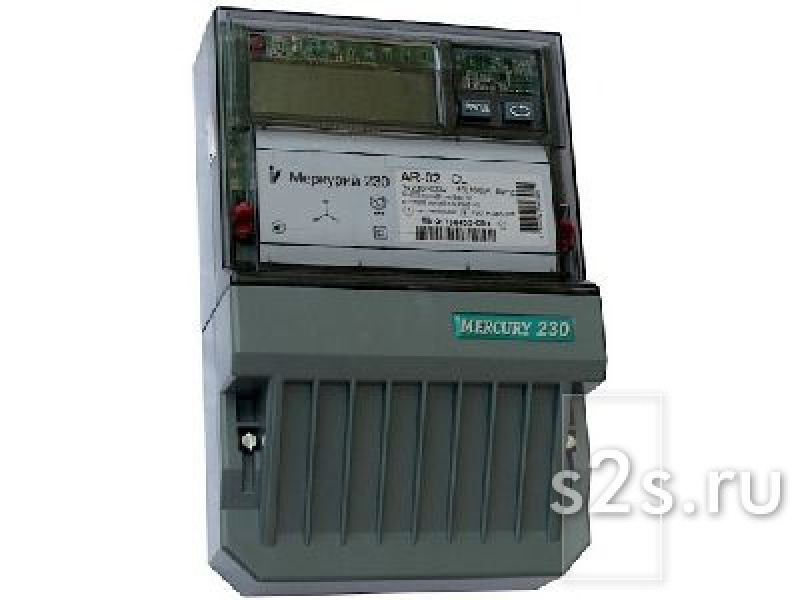

Счетчик трехфазный однотарифный Меркурий 230 АR-00 R
Счетчики предназначены для учета активной и реактивной электрической энергии и мощности в одном направлении в трехфазных 3-х и 4-х проводных сетях переменного тока частотой 50 трансформаторы тока или непосредственно с возможностью передачи измерений и накопленной информации об энергопотреблении по цифровым интерфейсным каналам.
Эксплуатируются автономно или в составе любых информационно-измерительных систем технического и коммерческого учёта.
Счетчики обеспечивают: Учет активной и реактивной электроэнергии в однотарифном режиме суммарно по всем фазам или учёт активной энергии в каждой фазе по отдельности (опционально).
Возможен многотарифный учёт дифференцированный по зонам суток при переключении тарифных зон в счётчике внешним устройством посредством интерфейса RS-485 или CAN (до 4-х тарифов).
Измерение мгновенных значений активной (P), реактивной (Q) и полной (S) мощности по каждой фазе и по сумме фаз. Определение направления вектора полной мощности;
измерение пофазно: тока (I), напряжения (U), частоты (F), cos fi, углов между фазными напряжениями.
Возможно управление внешними устройствами отключения/включения нагрузки потребителя через программируемый импульсный выход.
Передача результатов измерений по силовой сети 220/380В (только потреблённая энергия), интерфейсам CAN, RS-485 (все доступные данные).
Программирование счётчиков в режим суммирования фаз "по модулю" для предотвращения хищения электроэнергии при нарушении фазировки подключения токовых цепей счётчика.
Технические особенности класс точности 0.5S, 1.0
интерфейсы: RS-485, CAN, PLC;
измерение параметров сети (I, U, F, P, Q, S, cos fi);
переключение тарифов (до 4-х) осуществляется по сигналам интерфейса; Счётчики отображают на ЖК-индикаторе:
значение потреблённой активной и реактивной электрической энергии нарастающим итогом с точностью до сотых долей кВт*ч и кВар*ч;
фазное напряжение и ток в каждой фазе;
измеренное значение активной, реактивной и полной мощности (время интеграции 1 с ) как по каждой фазе, так и суммарную по трем фазам с индикацией квадранта, в котором находится вектор полной мощности;
коэффициент мощности по каждой фазе и суммарный по трем
фазам;
углы между фазными напряжениями;
частоту сети;
текущее время и дату;
параметры модема силовой сети;
пиктограмма уровня сигнала модема;
Счетчики обеспечивают считывание внешним
компьютером через интерфейс «CAN» или «RS-485» следующих
параметров и данных:
Параметры
Про- грамми- рование
Считы-вание
• учтённой активной и реактивной энергии прямого
направления;
-
всего от сброса показаний; - по каждому из тарифов и по
сумме тарифов, если по интерфейсу «CAN»
или «RS-485» производится переключение тарифных зон
+
• параметров обмена по интерфейсам (запрещено
для инфракрасного порта)
- скорости обмена;
+
+
- контроля чётности/нечётности;
+
+
- множителя длительности системного
тайм-аута;
+
+
• смену паролей первого (потребителя) и
второго (продавца) уровня доступа к данным
+
• вспомогательных параметров:
- мгновенных значений (со временем
интегрирования 1 с) активной, реактивной и полной мощности по
каждой фазе и по сумме фаз; с указанием направления (положения
вектора полной мощности);
+
- действующих значений фазных напряжений и
токов по каждой из фаз;
+
- коэффициентов мощности по каждой фазе и по
сумме фаз с указанием направления (положения вектора полной
мощности);
+
- углов между фазными напряжениями;
+
- частоты сети;
+
• индивидуальных параметров счётчика:
- сетевого адреса;
+
+
- серийного номера;
+
- даты выпуска;
+
- местоположения счётчика;
+
+
- класса точности по активной энергии;
+
- класса точности по реактивной энергии;
+
- признака суммирования фаз (с учётом знака/по
модулю);
+
+
- номинального
напряжения;
+
- номинального
тока;
+
- коэффициента трансформации по напряжению;
+
+
- коэффициента трансформации по
току;
+
+
- постоянной счётчика в основном
режиме;
+
- температурного диапазона эксплуатации;
+
- режима импульсных выходов
(основной/поверочный);
+
+
- версии ПО;
+
• режимов индикации:
- периода индикации (1..255 секунд);
+
+
- длительности индикации показаний
потреблённой энергии по текущему тарифу (5..255 секунд) в
автоматическом режиме;
+
+
- длительности индикации показаний
потреблённой энергии по нетекущему тарифу (5…255 секунд) в
автоматическом режиме;
+
+
- длительности тайм-аута (5…255 секунд) при
возврате из ручного в автоматический режим;
+
+
• параметров контроля за превышением
установленных лимитов активной мощности и энергии:
- режима (разрешения/запрета) контроля за
превышением установленного лимита активной мощности;
+
+
- режима (разрешения/запрета) контроля за
превышением установленного лимита активной энергии;
+
+
- значения установленного лимита мощности;
+
+
- значений установленного лимита энергии
отдельно для каждого из четырёх тарифов;
+
+
- режима импульсного выхода (выводы 21,
26) (телеметрия/режим управления блоком отключения
нагрузки);
+
+
- режим управления блоком отключения нагрузки
(нагрузка включена/выключена);
+
+
• словосостояния
самодиагностики счётчика.
+
Интерфейс PLC обеспечивает
:
• Передачу следующей информации о
потреблённой электроэнергии нарастающим итогом:
- младшие четыре разряда текущих показаний накопленной
энергии в кВт*ч с точностью до 1 кВт*ч;
- общий итог по сумме тарифов зафиксированный счётчиками
на момент прихода команды точного среза с точностью до 0.01
кВт*ч вне зависимости от того в одно- или многотарифном режиме
работает счётчик.
• Приём следующей информации:
- сетевой идентификатор встроенного модема;
- команду временного перехода в режим передачи
дополнительной информации;
- текущее время и дата;
Основные технические
характеристики
наименование
параметров
Величины
Класс
точности при измерении - активной
энергии - реактивной энергии
0,5S или
1,0 1,0 или 2,0
Номинальное напряжение, В
3*57,7/100 или
3*230/400
Номинальный(макс) ток, А
5(7,5); 5(50);
10(100)
Максимальный ток в течении 0,5 с,
А - для
I НОМ =5А - для
I НОМ =10А
150 200
Стартовый ток
(чувствительность), А - для
I НОМ(МАКС) =5(7,5)А, U НОМ =57,7
или 230В - для
I НОМ(МАКС) =5(60)А,
U НОМ =230B -
для I НОМ(МАКС) =10(100)А,
U НОМ =230B
0,005 0,020 0,040
Активная
/ полная потребляемая мощность каждой параллельной
цепью счетчика, Вт/ВА не более
0,5 / 7,5
Полная
мощность, потребляемая цепью тока не более, В*А
0,1
Количество тарифов
4
Скорость
обмена, бит/секунду:
-
по интерфейсу CAN и RS-485; - через
инфракракрасный порт; - через GSM модем;
300, 600, 1200,
2400, 4800, 9600 9600 9600
Передаточное число основного/поверочного
выхода , имп/кВт,имп/кВар:
для
U НОМ 57,7 В, I НОМ 5 A
для U НОМ 220 В, I НОМ 5
A для U НОМ 220 В, I НОМ
10 A для U НОМ 220 В, I
НОМ 5 A
5000/160000 1000/32000 500/16000
1000/160000
Сохранность данных
при перерывах питания, лет -
постоянной информации -
оперативной информации
40 10
Защита
информации
два уровня доступа и
аппаратная защита памяти метрологических
коэффициентов
Диапазон
температур, °С
от -40 до +55
Межповерочный интервал,лет
10
Масса,
кг
не более 1,5
Габариты
(длина, ширина, высота), мм
258*170*74
Гарантия
производителя, лет
3
Варианты
исполнений:
Условное обозначение счетчика
Номинальное напряжение, В
Номин. ( макс.) ток, А
Класс точности активной/ реактивной энергии
интерфейс связи
АR-00 С(R)
3*57,7/100
5(7,5)
0,5S / 1,0
CAN или RS485

Счетчики предназначены для учета активной и реактивной электрической энергии и мощности в одном направлении в трехфазных 3-х и 4-х проводных сетях переменного тока частотой 50 трансформаторы тока или непосредственно с возможностью передачи измерений и накопленной информации об энергопотреблении по цифровым интерфейсным каналам.
Эксплуатируются автономно или в составе любых информационно-измерительных систем технического и коммерческого учёта.
Счетчики обеспечивают: Учет активной и реактивной электроэнергии в однотарифном режиме суммарно по всем фазам или учёт активной энергии в каждой фазе по отдельности (опционально).
Возможен многотарифный учёт дифференцированный по зонам суток при переключении тарифных зон в счётчике внешним устройством посредством интерфейса RS-485 или CAN (до 4-х тарифов).
Измерение мгновенных значений активной (P), реактивной (Q) и полной (S) мощности по каждой фазе и по сумме фаз. Определение направления вектора полной мощности;
измерение пофазно: тока (I), напряжения (U), частоты (F), cos fi, углов между фазными напряжениями.
Возможно управление внешними устройствами отключения/включения нагрузки потребителя через программируемый импульсный выход.
Передача результатов измерений по силовой сети 220/380В (только потреблённая энергия), интерфейсам CAN, RS-485 (все доступные данные).
Программирование счётчиков в режим суммирования фаз "по модулю" для предотвращения хищения электроэнергии при нарушении фазировки подключения токовых цепей счётчика.
Технические особенности класс точности 0.5S, 1.0
интерфейсы: RS-485, CAN, PLC;
измерение параметров сети (I, U, F, P, Q, S, cos fi);
переключение тарифов (до 4-х) осуществляется по сигналам интерфейса; Счётчики отображают на ЖК-индикаторе:
значение потреблённой активной и реактивной электрической энергии нарастающим итогом с точностью до сотых долей кВт*ч и кВар*ч;
фазное напряжение и ток в каждой фазе;
измеренное значение активной, реактивной и полной мощности (время интеграции 1 с ) как по каждой фазе, так и суммарную по трем фазам с индикацией квадранта, в котором находится вектор полной мощности;
коэффициент мощности по каждой фазе и суммарный по трем
фазам;
углы между фазными напряжениями;
частоту сети;
текущее время и дату;
параметры модема силовой сети;
пиктограмма уровня сигнала модема;
Счетчики обеспечивают считывание внешним
компьютером через интерфейс «CAN» или «RS-485» следующих
параметров и данных:
Параметры
Про- грамми- рование
Считы-вание
• учтённой активной и реактивной энергии прямого
направления;
-
всего от сброса показаний; - по каждому из тарифов и по
сумме тарифов, если по интерфейсу «CAN»
или «RS-485» производится переключение тарифных зон
+
• параметров обмена по интерфейсам (запрещено
для инфракрасного порта)
- скорости обмена;
+
+
- контроля чётности/нечётности;
+
+
- множителя длительности системного
тайм-аута;
+
+
• смену паролей первого (потребителя) и
второго (продавца) уровня доступа к данным
+
• вспомогательных параметров:
- мгновенных значений (со временем
интегрирования 1 с) активной, реактивной и полной мощности по
каждой фазе и по сумме фаз; с указанием направления (положения
вектора полной мощности);
+
- действующих значений фазных напряжений и
токов по каждой из фаз;
+
- коэффициентов мощности по каждой фазе и по
сумме фаз с указанием направления (положения вектора полной
мощности);
+
- углов между фазными напряжениями;
+
- частоты сети;
+
• индивидуальных параметров счётчика:
- сетевого адреса;
+
+
- серийного номера;
+
- даты выпуска;
+
- местоположения счётчика;
+
+
- класса точности по активной энергии;
+
- класса точности по реактивной энергии;
+
- признака суммирования фаз (с учётом знака/по
модулю);
+
+
- номинального
напряжения;
+
- номинального
тока;
+
- коэффициента трансформации по напряжению;
+
+
- коэффициента трансформации по
току;
+
+
- постоянной счётчика в основном
режиме;
+
- температурного диапазона эксплуатации;
+
- режима импульсных выходов
(основной/поверочный);
+
+
- версии ПО;
+
• режимов индикации:
- периода индикации (1..255 секунд);
+
+
- длительности индикации показаний
потреблённой энергии по текущему тарифу (5..255 секунд) в
автоматическом режиме;
+
+
- длительности индикации показаний
потреблённой энергии по нетекущему тарифу (5…255 секунд) в
автоматическом режиме;
+
+
- длительности тайм-аута (5…255 секунд) при
возврате из ручного в автоматический режим;
+
+
• параметров контроля за превышением
установленных лимитов активной мощности и энергии:
- режима (разрешения/запрета) контроля за
превышением установленного лимита активной мощности;
+
+
- режима (разрешения/запрета) контроля за
превышением установленного лимита активной энергии;
+
+
- значения установленного лимита мощности;
+
+
- значений установленного лимита энергии
отдельно для каждого из четырёх тарифов;
+
+
- режима импульсного выхода (выводы 21,
26) (телеметрия/режим управления блоком отключения
нагрузки);
+
+
- режим управления блоком отключения нагрузки
(нагрузка включена/выключена);
+
+
• словосостояния
самодиагностики счётчика.
+
Интерфейс PLC обеспечивает
:
• Передачу следующей информации о
потреблённой электроэнергии нарастающим итогом:
- младшие четыре разряда текущих показаний накопленной
энергии в кВт*ч с точностью до 1 кВт*ч;
- общий итог по сумме тарифов зафиксированный счётчиками
на момент прихода команды точного среза с точностью до 0.01
кВт*ч вне зависимости от того в одно- или многотарифном режиме
работает счётчик.
• Приём следующей информации:
- сетевой идентификатор встроенного модема;
- команду временного перехода в режим передачи
дополнительной информации;
- текущее время и дата;
Основные технические
характеристики
наименование
параметров
Величины
Класс
точности при измерении - активной
энергии - реактивной энергии
0,5S или
1,0 1,0 или 2,0
Номинальное напряжение, В
3*57,7/100 или
3*230/400
Номинальный(макс) ток, А
5(7,5); 5(50);
10(100)
Максимальный ток в течении 0,5 с,
А - для
I НОМ =5А - для
I НОМ =10А
150 200
Стартовый ток
(чувствительность), А - для
I НОМ(МАКС) =5(7,5)А, U НОМ =57,7
или 230В - для
I НОМ(МАКС) =5(60)А,
U НОМ =230B -
для I НОМ(МАКС) =10(100)А,
U НОМ =230B
0,005 0,020 0,040
Активная
/ полная потребляемая мощность каждой параллельной
цепью счетчика, Вт/ВА не более
0,5 / 7,5
Полная
мощность, потребляемая цепью тока не более, В*А
0,1
Количество тарифов
4
Скорость
обмена, бит/секунду:
-
по интерфейсу CAN и RS-485; - через
инфракракрасный порт; - через GSM модем;
300, 600, 1200,
2400, 4800, 9600 9600 9600
Передаточное число основного/поверочного
выхода , имп/кВт,имп/кВар:
для
U НОМ 57,7 В, I НОМ 5 A
для U НОМ 220 В, I НОМ 5
A для U НОМ 220 В, I НОМ
10 A для U НОМ 220 В, I
НОМ 5 A
5000/160000 1000/32000 500/16000
1000/160000
Сохранность данных
при перерывах питания, лет -
постоянной информации -
оперативной информации
40 10
Защита
информации
два уровня доступа и
аппаратная защита памяти метрологических
коэффициентов
Диапазон
температур, °С
от -40 до +55
Межповерочный интервал,лет
10
Масса,
кг
не более 1,5
Габариты
(длина, ширина, высота), мм
258*170*74
Гарантия
производителя, лет
3
Варианты
исполнений:
Условное обозначение счетчика
Номинальное напряжение, В
Номин. ( макс.) ток, А
Класс точности активной/ реактивной энергии
интерфейс связи
АR-00 С(R)
3*57,7/100
5(7,5)
0,5S / 1,0
CAN или RS485
