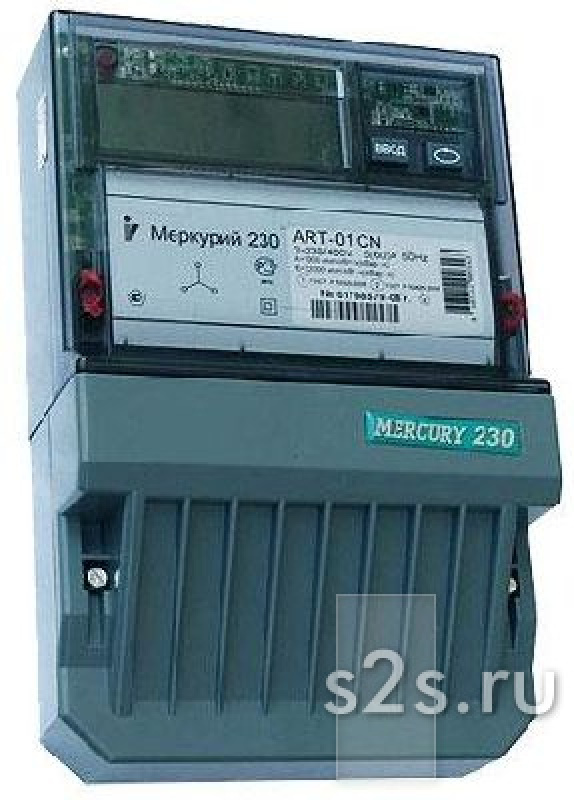

Счетчик электроэнергии Меркурий 230 ART-01 С(R)N
Счетчики предназначены для учета активной и реактивной электрической
энергии и мощности в одном направлении в трехфазных 3-х и 4-х проводных
сетях переменного тока частотой 50 Гц через измерительные трансформаторы
или непосредственно с возможностью тарифного учёта по зонам суток,
учёта потерь и передачи измерений и накопленной информации об
энергопотреблении по цифровым интерфейсным каналам. Эксплуатируются автономно или в составе любых информационно-измерительных систем технического и коммерческого учёта. Технические особенности Меркурий 230 ART-01 класс точности 0.5S, 1.0 интерфейсы: RS-485; CAN, IrDA, PLC; Возможность подключения резервного питания Uрез = 5,5...9 В; Измерение мощности, токов, напряжений, частоты, cos fi; Встроенный модем PLC для передачи данных по силовой сети 220 В (в зависимости от модификации); Два стандартных гальванически развязанных телеметрических выхода ( DIN 43864), по одному на каждый вид энергии; Счётчики работают в сторону увеличения показаний при любом нарушении фазировки подключения токовых цепей; Автоматическая самодиагностика с индикацией ошибок; Управление нагрузкой через внешние цепи коммутации (УЗО); Электронная пломба. Базовые функции (все модификации): Измерение,
учёт, хранение, вывод на ЖКИ и передачу по интерфейсам IrDA, CAN,
RS-485 активной и реактивной электроэнергии раздельно по каждому тарифу и
сумму по всем тарифам за следующие периоды времени: всего от сброса показаний за текущие сутки и на начало суток за предыдущие сутки и на начало суток за текущий месяц и на начало месяца за каждый из 11 предыдущих месяцев и на начало месяцев за текущий год и на начало года за предыдущий год и на начало года. Тарификатор
счётчика обеспечивает возможность учёта по 4 тарифам в 16 временных
зонах суток для 4-х типов дней. Каждый месяц года программируется по
индивидуальному тарифному расписанию. Минимальный интервал действия
тарифа в пределах суток – 1 минута. Возможен учёт активной энергии прямого направления отдельно в каждой фазе сети. Возможен учёт технических потерь в линиях электропередач и силовых трансформаторах. Дополнительно счётчик обеспечивает измерение следующих параметров электросети: мгновенных
значений активной, реактивной и полной мощности по каждой фазе и по
сумме фаз с указанием направления вектора полной мощности; действующих значений фазных токов, напряжений, углов между фазными напряжениями частоты сети коэффициентов мощности по каждой фазе и по сумме фаз. Задание
лимитов активной мощности и энергии и программируемое управление
внешними устройствами отключения нагрузки потребителя (УЗО) при
превышении лимитов. Передачу результатов измерений и учётных данных через интерфейсы CAN, RS-485, IrDA. Функционирование
счётчиков в режиме суммирования фаз "по модулю" для предотвращения
хищения электроэнергии при нарушении фазировки подключения токовых цепей
счётчика. Дополнительные функции (в зависимости от модификации): Хранение
двухканального архива значений средних мощностей активной и реактивной
энергии и профиля мощности технических потерь с произвольным временем
интегрирования от 1 до 45 минут с шагом 1 минута. При 30-ти минутной
длительности интегрирования, время переполнения архивов составляет 85
суток. Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале с ежемесячным расписанием. Наличие журналов: событий, статусного (кольцевые по 10 записей на каждое событие), в которых фиксируются: время включения выключения счётчика время пропадания / появления фаз 1,2,3 время вскрытия / закрытия прибора время коррекции тарифного расписания время превышения установленных лимитов энергии и мощности… всего 22 различных события Контроль
показателей качества электроэнергии (ПКЭ) с занесением в журнал ПКЭ
времени выходавозврата напряжения и частоты за пределы нормальных и
максимальных значений (по 100 записей на каждое событие) Подключение
внешнего резервного питания для считывания или изменения параметров и
чтения данных в случае отключения счётчика от сетевого питания.
