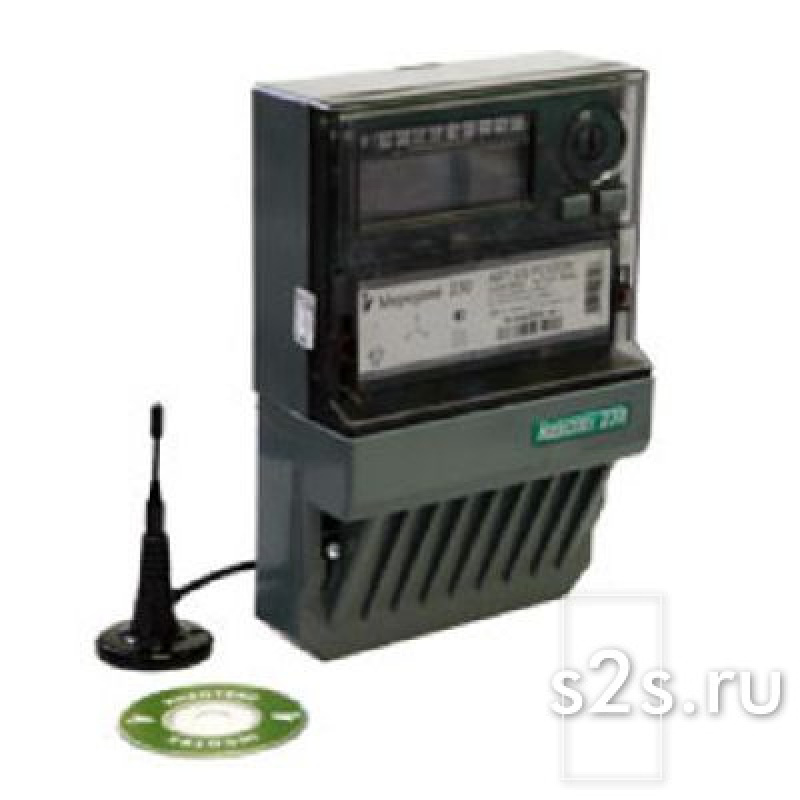

МЕРКУРИЙ 230 ART2-03 PCSIGDN Счетчики предназначены для учета активной и реактивной
электрической энергии и мощности в одном или двух направлениях в
трехфазных 3-х и 4-х проводных сетях переменного тока частотой 50
Гц через измерительные трансформаторы или непосредственно с возможностью
тарифного учёта по зонам суток, учёта потерь и передачи измерений и
накопленной информации об энергопотреблении по цифровым
интерфейсным каналам и каналу GSM DATA.
Технические особенности Меркурий МЕРКУРИЙ 230 ART2-03 PCSIGDN
класс точности 0.5S, 1.0 интерфейсы: CAN,RS485, IrDA, GSM; измерение параметров сети: P, U, I, cosF; всроенный модем GSM связи; данный счетчик включённый в цепь счетчиков объединённых
CAN(RS485) интерфейсом обес-печивает дистанционный доступ к любому
счетчику по каналу GSM. Возможность подключения резервного питания U рез = 9±2 В
Базовые функции
Учет активной и реактивной электроэнергии в одном или двух направлениях в одно- или многотарифном режимах; Учет технических потерь в линиях электропередач и трансформаторах; Хранение и индикацию активной и реактивной электрической энергии
по каждому тарифу и по сумме тарифов: всего от
сброса, за текущий и предыдущий год, за текущий и
предыдущие 11 месяцев, за текущие и предыдущие
сутки. Фиксацию утренних и вечерних максимумов активной и реактивной мощности на заданном интервале с ежемесячным расписанием измерение мгновенных значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления; измерение пофазно: тока, напряжения, частоты, cos F, углов между фазными напряжениями; Программируемое управление внешними устройствами отключения/включения нагрузки потребителя; Хранение архива значений средних мощностей активной и реактивной
энергии в одном или двух направлениях и профиля мощности технических
потерь с произвольным временем интегрирования от 1 до 45 минут с шагом 1
минута. При 30-ти минутной длительности интегрирования, время
переполнения архивов составляет 85 суток. Передачу результатов измерений по интерфейсам CAN, RS485, IrDA, GSM-модем; Программирование счётчиков в режим суммирования фаз "по модулю"
для предотвращения хищения электроэнергии при нарушении фазировки
подключения токовых цепей счётчика. Ведение журналов событий счётчика (кольцевых по 10 записей на каждое событие). Контроль показателей качества электроэнергии
(ПКЭ) с занесением в журнал ПКЭ времени выхода\возврата напряжения и
частоты за пределы нормальных и максимальных значений (по 100 записей на
каждое событие)
Технические характеристики МЕРКУРИЙ 230 ART2-00 PCSIGDN
Класс точности при измерении
- активной энергии
- реактивной энергии
0,5S или 1,0
1,0 или 2,0
Номинальное напряжение, В
3*57,7/100 или 3*230/400
Номинальный(макс) ток, А
5(7,5); 5(50); 10(100)
Максимальный ток в течении 0,5 с, А
- при I НОМ =5А
- при I НОМ =10А
150
200
Стартовый ток (чувствительность), А
- для I НОМ(МАКС) =5(7,5)А, U НОМ =57,7 или 230В
- для I НОМ(МАКС) =5(60)А, U НОМ =230B
- для I НОМ(МАКС) =10(100)А, U НОМ =230B
0,005
0,020
0,040
Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/ВА не более
0,5 / 7,5
Полная мощность, потребляемая цепью тока не более, В*А
0,1
Количество тарифов
4
Количество тарифных сезонов (месяцев)
12
Скорость обмена, бит/секунду:
- по интерфейсу CAN и RS-485;
- через инфракракрасный порт;
- через GSM модем;
300, 600, 1200, 2400, 4800, 9600
9600
9600
Передаточное число основного/поверочного выхода , имп/кВт,имп/кВар:
для ART-00 (U НОМ 57,7 В, I НОМ 5 A)
для ART-01 (U НОМ 220 В, I НОМ 5 A)
для ART-02 (U НОМ 220 В, I НОМ 10 A)
для ART-03 (U НОМ 220 В, I НОМ 5 A)
5000/160000
1000/32000
500/16000
1000/160000
Сохранность данных при перерывах питания, лет
- постоянной информации
- оперативной информации
40
10
Защита информации
два уровня доступа и аппаратная защита памяти метрологических коэффициентов
Диапазон температур, °С
от -40 до +55
Межповерочный интервал,лет
10
Масса,кг
не более 1,5
Габариты (длина, ширина, высота), мм
258*170*74
Гарантия производителя, лет
3
Варианты исполнения
Условное обозначение счетчика
Меркурий 230
Номин. напряж-е, В
Номин.
( макс.) ток, А
Класс
точности при измерении активной/
реактивной энергии
интерфейс
связи
журнал ПКЭ
профили
мощности
и потерь
журнал
событий
АRТ-00
P(Q)С(R)SIGDN
3*57,7/100
5(7,5)
0,5S / 1,0
CAN или RS485 GSM, IrDA
+
+
АRТ-01
P(Q)С(R)SIGDN
3*230/400
5(60)
1,0 / 2,0
CAN или RS485 GSM, IrDA
+
+
АRТ-02
P(Q)С(R)SIGDN
3*230/400
10(100)
1,0 / 2,0
CAN или RS485 GSM, IrDA
+
+
АRТ-03
P(Q)С(R)SIGDN
3*230/400
5(7,5)
0,5S /1,0
CAN или RS485 GSM, IrDA
+
+
АRТ2-00 PСSIGDN
двунаправленный
3*57,7/100
5(7,5)
0,5S /1,0
CAN, GSM
IrDA
-
+
АRТ2-03 PСSIGDN
двунаправленный
3*230/400
5(7,5)
0,5S / 1,0
CAN, GSM
IrDA
-
+
Маркировка счетчиков
МЕРКУРИЙ 230ART2-XX PQC(R)IL(G)SDN
МЕРКУРИЙ – торговая марка счётчика
230 - серия счётчика
A - измерение активной энергии
R - измерение реактивной энергии
T - наличие внутреннего тарификатора
2 - два направления учёта
XX – модификации, подразделяемые по току, напряжению и классу точности.
XX
Номин. напряжение, В
Номин(базовый) ток, А
Максимальный ток, А
Класс точности при измерении
активной энергии
реактивной энергии
00
3*57,7(100)
5
7,5
0,5S
1,0
01
3*230(400)
5
60
1,0
2,0
02
3*230(400)
10
100
1,0
2,0
03
3*230(400)
5
7,5
0,5S
1,0
P - наличие профиля, журнала событий
Q - наличие журнала показателей качества электроэнергии
C(R)SILGDN - интерфейсы, а именно:
C - интерфейс CAN
R - интерфейс RS485
I - Инфракрасный порт
L - модем PLC
G - модем GSM
S - внутренне питание интерфейса и модема GSM
D - внешнее резервное питание
N - электронная пломба
Отсутствие символа в наименовании счётчика свидетельствует об отсутствии соответствующей функции.
