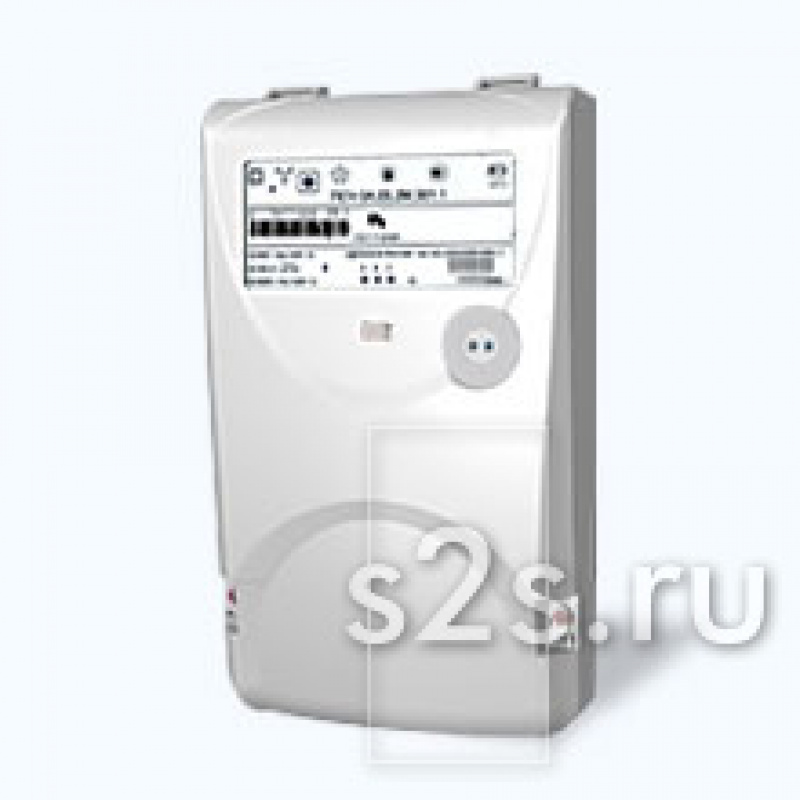

Счетчик трехфазный однотарифныйПСЧ-3А.05.2М.301
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Счетчики предназначены для учета активной электроэнергии в трехпроводных и четырехпроводных сетях переменного тока в прямом направлении. Счетчики могут использоваться автономно или в составе информационно-измерительных систем контроля и учета электроэнергии (АСКУЭ).
НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ
Соответствие ГОСТ Р 52322-2005, ГОСТ Р 52425-2005. Сертификат соответствия № РОСС RU.АЯ74.32188.
ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА ПСЧ-3А.05.2М
Электромеханическое отсчетное устройство (ОУ) отображает количество потребленной активной энергии в кВт·ч с точностью до десятых долей.
Один телеметрический выход.
В счетчиках электроэнергии имеется индикация наличия тока в цепи нагрузки, при этом частота мигания светодиода пропорциональна мощности нагрузки.
В счетчиках электроэнергии имеется индикация наличия напряжения в каждой фазе.
Счетчики непосредственного подключения.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА
Наименование величины
Значение
Номинальное напряжение, В
3х(120-230)/(208-400)
Базовая (максимальная) сила тока, А
5 (60) или 5 (100)
Класс точности при измерении активной энергии
1
Частота сети, Гц
45-65
Чувствительность в каждой фазе, А
0,0125 (Iном =5А)
Мощность, потребляемая каждой цепью напряжения, при номинальном напряжении:
активная, Вт
не более 0,8
полная, В·А
не более 1
Полная мощность, потребляемая каждой последовательной цепью счетчика электроэнергии, при номинальном токе и номинальной частоте, В·А
не более 0,1
Передаточное число телеметрических выходов, имп./кВт·ч:
в основном режиме
500
в поверочном режиме
5000
Диапазон рабочих температур электросчетчика, o С
от -40 до +55
Межповерочный интервал счетчика электроэнергии, лет
16
Средний срок службы счетчика электроэнергии, лет
30
Масса электросчетчика, кг
не более 1,3
Габаритные размеры счетчика электроэнергии, мм
310х170х70
ВАРИАНТЫ ИСПОЛЕНИЯ ЭЛЕКТРОСЧЕТЧИКА
Условное обозначение модификации счетчика электроэнергии
Вариант регистрации
Базовый (максимальный) ток, А
ПСЧ-3А.05.2М.301
Одно ОУ
5(60)
ПСЧ-3А.05.2М.301.1
Одно ОУ
5(100)
