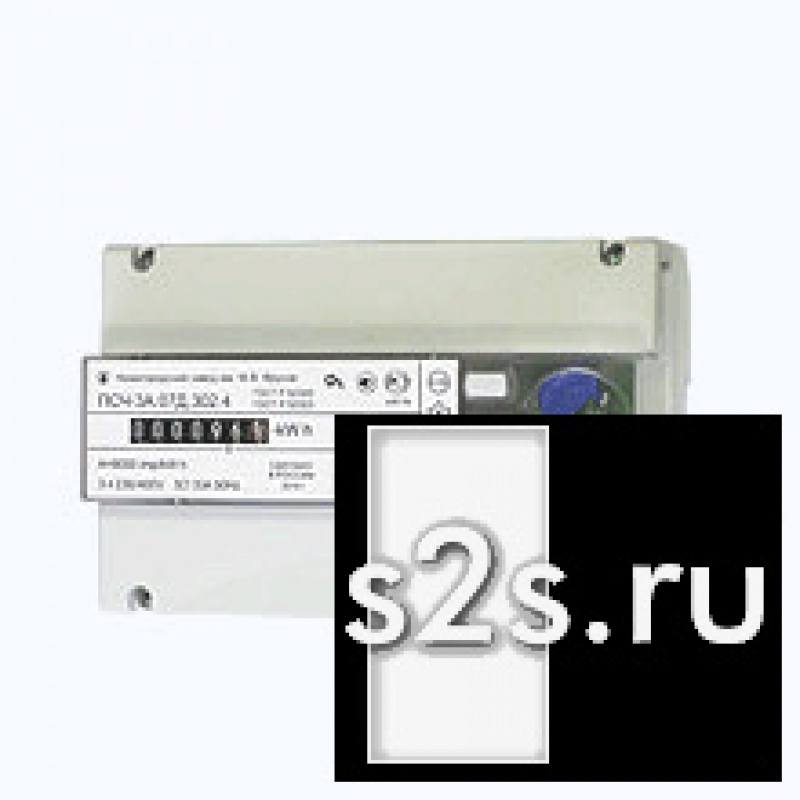

Счетчик трехфазный однотарифный ПСЧ-3А.07Д Новые электрические счетчики модельного ряда «Микрон» служат для учитывания активной (либо активной/реактивной) электрической энергии в 3- и 4-проводных электросетях ~ электротока колебанием в 50 герц. Приборы учета потребленной электроэнергии пригодны к работе как в самостоятельном режиме, так и в структуре АСКУЭ (автоматизированных информационно-измерительных систем контроля и учета электрической энергии). 1-тарифные электрические счетчики «Микрон» ПСЧ-3А.07Д, сходные по назначению, сфере использования и функциональным возможностям, несколько различаются между собой в интерфейсе и технических характеристиках. В варианте «3А» предусмотрена передача данных по оптопорту с быстротой до 9,6 тыс. бод. Первая из моделей, ПСЧ-3А.07Д, может быть оснащена отсчетным устройством или ЖК-индикатором, электродатчиком служит шунт или трансформатор тока. У счетчика ПСЧ-3А.07Д имеются 2 выхода (на шесть режимов, импульсных, программируемых). Запоминающее устройство энергонезависимо, самотестирование каждые 24 часа, светодиодное индицирование активного (активного/реактивного) потребления. Электросчетчики функционально способны измерять, регистрировать и сохранять, для последующей передачи по каналам связи или считывания, значения учтенной электрической энергии и моментальной нагрузочной мощности.
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ ПСЧ-3А.07 Д
Счетчики предназначены для учета активной и реактивной электроэнергии в трехпроводных и четырехпроводных сетях переменного тока частотой 50 Гц. Электросчетчики могут использоваться автономно или в составе автоматизированных информационно-измерительных систем контроля и учета электроэнергии (АСКУЭ).
НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ
Соответствие ГОСТ Р 52320-2005, ГОСТ Р 52322-2005, ГОСТ Р 52323-2005, ГОСТ Р 52425-2005, ИЛГШ.411152.155 ТУ. Сертификат соответствия РОСС RU.АЯ74.В32687.
ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА
Интерфейс связи - оптический порт.
Скорость обмена по оптопорту - до 9600 бод.
Энергонезависимое запоминающее устройство.
Ежесуточное самотестирование памяти программ.
Тип индикатора – жидкокристаллический индикатор или отсчетное устройство.
Светодиодная индикация активного потребления.
В качестве датчика тока используется токовый трансформатор или шунт.
Один импульсный выход.
Возможность непосредственного включения или трансформаторного включения по току или току и напряжению.
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ЭЛЕКТРОСЧЕТЧИКА
Счетчики электроэнергии обеспечивают измерение, регистрацию и хранение в энергонезависимой памяти, а также считывание по интерфейсу:
значения учтенной активной электроэнергии нарастающим итогом с момента изготовления по всем тарифам;
значения мгновенной мощности нагрузки.
Счетчики электроэнергии имеют возможность считывания и перепрограммирования через интерфейс связи следующих параметров:
лимита мощности;
режима индикации и периода индикации в диапазоне от 6 до 60 с.
При трехкратном вводе неверного пароля на запись, счетчик электроэнергии блокирует канал записи на 24 часа реальной работы. Счетчики электроэнергии обеспечивают отображение:
потребление активной электроэнергии;
текущую активную мощность по каждой фазе и суммарное значение;
напряжение и ток по каждой фазе;
месячное потребление электроэнергии. Мигание светодиодного индикатора "kW·h" свидетельствует об измерении активной электроэнергии.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА
Наименование величины
Значение
Номинальное напряжение, В
3х230/400 или 3х57,7/100
Установленный рабочий диапазон напряжения, В
от 0,9 до 1,1 Uном
Расширенный рабочий диапазон напряжения, В
от 0,8 до 1,15 Uном
Предельный рабочий диапазон напряжения, В
от 0 до 1,15 Uном
Базовый (Iб)/максимальный (Iмакс) ток для счетчиков электроэнергии непосредственного включения, А Номинальный(Iном)/максимальный (Iмакс) ток для счетчиков электроэнергии трансформаторного включения, А
5/7,5 или 10/100
5/60
Номинальное значение частоты, Гц
50
Стартовый ток (чувствительность) при измерении активной/реактивной энергии, А, не более для электросчетчиков: Iб (Iмакс) - 5(60) А, класс точности 1/2 Iб (Iмакс) - 10(100) А, класс точности 1/2 Iном (Iмакс) - 5(7,5) А, класс точности 1/2 Iном (Iмакс) - 5(7,5) А, класс точности 0,5S/1
0,02 0,04 0,01 0,005
Потребляемая мощность, В·А (Вт), не более:
по цепи напряжения
2 (1,5)
по цепи тока
0,1
Диапазон рабочих температур, o С
от -40 до +60
Количество тарифов
1
Скорость обмена информацией по оптическому порту, бит/с:
9600
Срок сохранения информации при отключении питания, лет
10
Межповерочный интервал, лет
10
Гарантийный срок эксплуатации электросчетчика, месяцев
36
Средняя наработка на отказ, ч
88000
Средний срок службы счетчика электроэнергии, лет
30
Масса счетчика электроэнергии, кг
1,0
Габаритные размеры электросчетчика, мм
171х110х67
ВАРИАНТЫ ИСПОЛНЕНИЯ ЭЛЕКТРОСЧЕТЧИКА
Условное обозначение модификации электросчетчика
Класс точности
Передаточное число в основном режиме (в режиме поверки), имп/кВт·ч (имп/квар·ч)
Тип индикатора
Интерфейс связи
Uном= 3х230/400 В, Iб ( Iмакс )- 5 (60) А (непосредственного включения)
ПСЧ-3А.07Д.122
1
500 (10000)
ЖКИ
оптопорт
ПСЧ-3А.07Д.302
1
800
УО
-
Uном= 3х230/400 В, Iб ( Iмакс )- 10 (100) А (непосредственного включения)
ПСЧ-3А.07Д.122.1
1
500 (10000)
ЖКИ
оптопорт
ПСЧ-3А.07Д.302.1
1
800
УО
-
Uном= 3х230/400 В, Iб ( Iмакс )- 5 (7,5) А (электросчетчиков, включаемых через трансформатор тока)
ПСЧ-3А.07Д.122.2
1
5000 (100000)
ЖКИ
оптопорт
ПСЧ-3А.07Д.122.4
0,5S/1
5000 (100000)
ЖКИ
оптопорт
ПСЧ-3А.07Д.302.2
1
8000
УО
-
ПСЧ-3А.07Д.302.4
0,5S
8000
УО
-
Uном =3х57,7/100 В, Iном ( Iмакс )=5(7,5) А (электросчетчиков, включаемых через трансформаторы тока и напряжения)
ПСЧ-3А.07Д.122.3
0,5S
5000 (100000)
ЖКИ
оптопорт
ПСЧ-3А.07Д.302.3
0,5S
8000
УО
-
