ПСЧ-3АРТ.08
Поиск

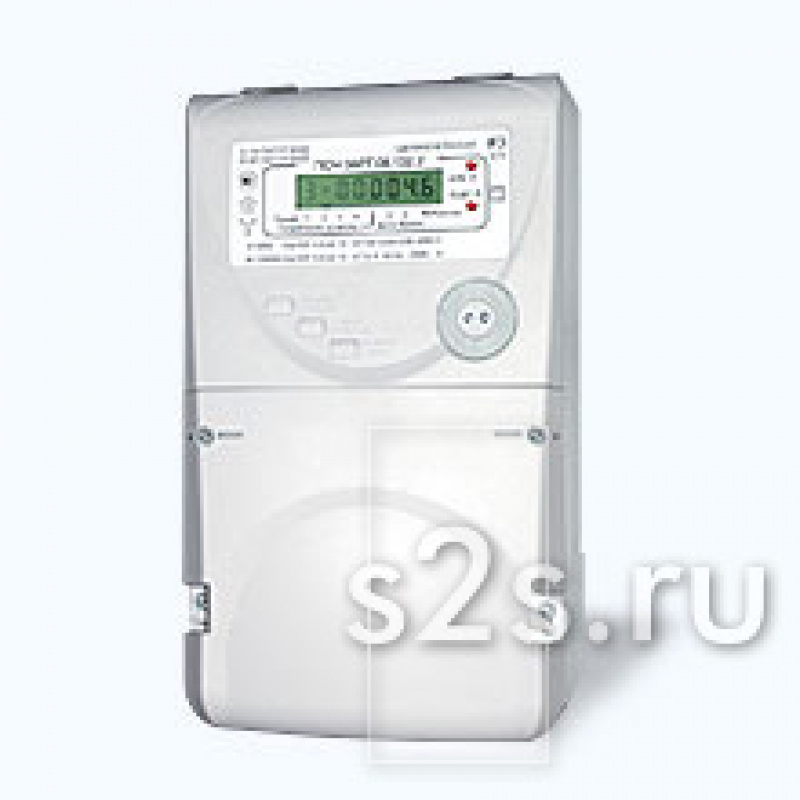

ПСЧ-3АРТ.08 Счетчики предназначены для учета активной/реактивной электроэнергии в
трех-, четырехпроводных сетях переменного тока частотой 50 Гц,
дифференцированного как по времени суток, так и по уровню потребляемой
электроэнергии и мощности.
Счетчики могут использоваться автономно или в составе
автоматизированных информационно-измерительных систем учета и контроля
электроэнергии (АСКУЭ) с возможностью автоматического контроля
потребления электроэнергии (через RS-485 и оптический порт).
НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ
Соответствие ГОСТ Р 52320-2005, ГОСТ Р 52322-2005, ГОСТ Р 52323-2005, ГОСТ Р 52425-2005, ИЛГШ.411152.161 ТУ.
Сертификат соответствия РОСС RU.АЯ74.В32676.
ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА
Тарифное расписание на 4 тарифа (на каждый день недели каждого месяца и праздничные дни каждого месяца). Энергонезависимая память. Программируемый импульсный выход на 6 режимов. В качестве датчика тока используется токовый трансформатор, комбинированный датчик. Возможность подключения внешнего резервного источника питания 9 В для снятия показаний при отсутствии 230В. 5 журналов по 32 события. Интерфейсы связи RS-485 и оптопорт. Допускается одновременная работа через оба порта. Получасовой профиль активной и реактивной энергии и мощности (глубина хранения 2 месяца). Ежесуточная самодиагностика памяти программ. Светодиодная индикация активного и реактивного потребления. Электронная пломба. Предусмотрено место в корпусе для коммуникационного оборудования.
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ЭЛЕКТРОСЧЕТЧИКА Электросчетчики обеспечивают измерение, регистрацию и хранение в энергонезависимой памяти:
значения учтенной электроэнергии нарастающим итогом с момента изготовления по всем тарифам; значения учтенной электроэнергии на начало каждого месяца по всем тарифам с глубиной хранения 24 месяца; значения учтенной электроэнергии и максимальной мощности каждого получаса в течение двух месяцев; времени и даты включения/отключения питания (32 события); времени и даты открытия и закрытия канала на запись (32 события); времени и даты до и после коррекции (32 события).
Счетчики электроэнергии имеют возможность перепрограммирования через интерфейс связи:
скорости обмена по RS-485; группового и индивидуального пароля; адреса; пароля на запись.
При трехкратном вводе неверного пароля на запись счетчик электроэнергии блокирует канал записи на 24 часа.
Электросчетчики имеют возможность считывания и
перепрограммирования через интерфейс RS-485 или оптопорт следующих
параметров:
категории потребителя; текущего времени и даты; расписания исключительных дней; годового тарифного расписания (на каждый день недели или праздничный день месяца); лимита мощности и месячного лимита энергии; функции разрешения/запрета автоматического перехода с "летнего" времени на "зимнее" и наоборот; режимов работы импульсного выхода счетчика: поверка, телеметрия, включение, отключение, контроль, калибровка часов; режима индикации и периода индикации в диапазоне от 6 до 60 с; разрешения однотарифного режима работы.
Счетчики электроэнергии обеспечивают отображение следующих параметров:
действующего тарифа; даты и времени; потребления электроэнергии по 4-м тарифам; текущей активной и реактивной мощности и их суммарного значения, напряжения и тока по каждой фазе; месячного потребления электроэнергии; тарифного расписания текущего месяца; активной и реактивной энергии и максимальной мощности текущего получаса; напряжения и тока по каждой фазе. Технические характеристики:
Наименование величины
Значение
Номинальное напряжение, В
3х57,7; 3х(120-230)/(208-400)
Рабочий диапазон, В
от 51,3 до 63,5 или
от 198 до 253
Расширенный диапазон, В
от 46 до 88 или
от 96 до 265
Предельный диапазон, В
от 0 до 265
Номинальная (максимальная) сила тока,А
5 (7,5); 5 (50) или 10 (100)
Класс точности
0,5 S или 1 для A;
2 – для R
Частота сети, Гц
50±2,5
Чувствительность, А
0,005; 0,01; 0,02; 0,04
Количество тарифов
4
Полная мощность, потребляемая последовательной цепью счетчика при номинальном токе и номинальной частоте, В·А
не более 2
Активная мощность, потребляемая каждой цепью
напряжения счетчика при номинальном значении напряжения и номинальном
значении частоты, Вт
не более 1,5
Передаточные числа телеметрического выхода в основном (поверочном) режиме, имп./кВт·ч
500 (10000); 5000 (100000)
Диапазон рабочих температур, o С
от -40 до +60
Средняя наработка на отказ, ч
88000
Межповерочный интервал, лет
10
Средний срок службы, лет
30
Масса электросчетчика, кг
не более 1,5
Габаритные размеры электросчетчика, мм
325х170х77
