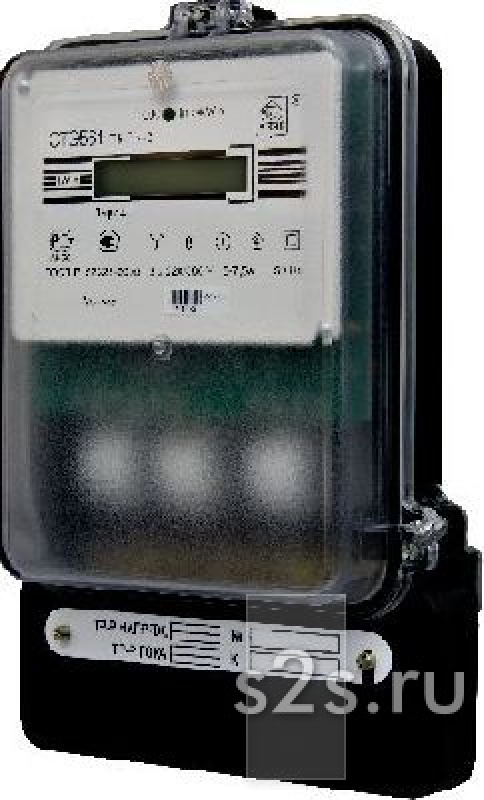

СТЭ-561/П5-1-4М-К1

счетчик Трехфазный однотарифный СТЭ 561/П5 1-4М-К1 Предназначены для учета активной или реактивной энергии в
прямом направлении в четырех- и трехпроводных сетях переменного тока
номинальной частотой 50 Гц,Энергопотребление отображается на
электромеханическом индикаторе (ЭМ) защищенном от электромагнитных
воздействий. Интерфейс связи RS-232 позволяет работать в составе любых
АСКУЭ.

Технические характеристики:

Класс точности при измерении активной энергии: 1. Тип индикатора: ЭМ Количество тарифов: 1 Номинальное напряжение: 3?220/380 В, 50 Гц. Датчик тока: Трансформатор Ток номинальный/макс: 5(7,5)А Масса: 1,65 кг. Тип отчетного устройства

Электромеханическое


Измерительный элемент

Трансформатор


Тип интерфейса

импульсный выход телеметрии


Класс точности

1,0


Напряжение

3х220/380 В


Ток номинальный

5А


Ток максимальный

7,5А


Количество тарифов

1


Рабочий диапазон температур

-40°С … +60°С


Срок службы

32 года


Межповерочный интервал

10 лет


Тип корпуса / Вариант крепления

Вариант "К1" - прозрачный кожух / Три винта


Срок гарантии

24 месяца


Частота сети

50 Гц


Порог чувствительности: -номинальный ток 5А -номинальный ток 10А

0,0125А 0,025А


Относительная влажность воздуха при 25°С

98%


Цена одного разряда счетного механизма: -младшего -старшего

0,1кВт*ч 10 000кВт*ч


Передаточные числа

800


Полная активная мощность, потребляемая цепью напряжения, не более

10В*А / 2Вт


Полная мощность, потребляемая цепью напряжения, не более

0,5В*А


Диапазон рабочих напряжений

176В - 254В


Габаритные размеры


283х174х75 мм


Масса счетчика, не более

1,65 кг


Технические условия

ТУ 4228-060-00226023-2007
