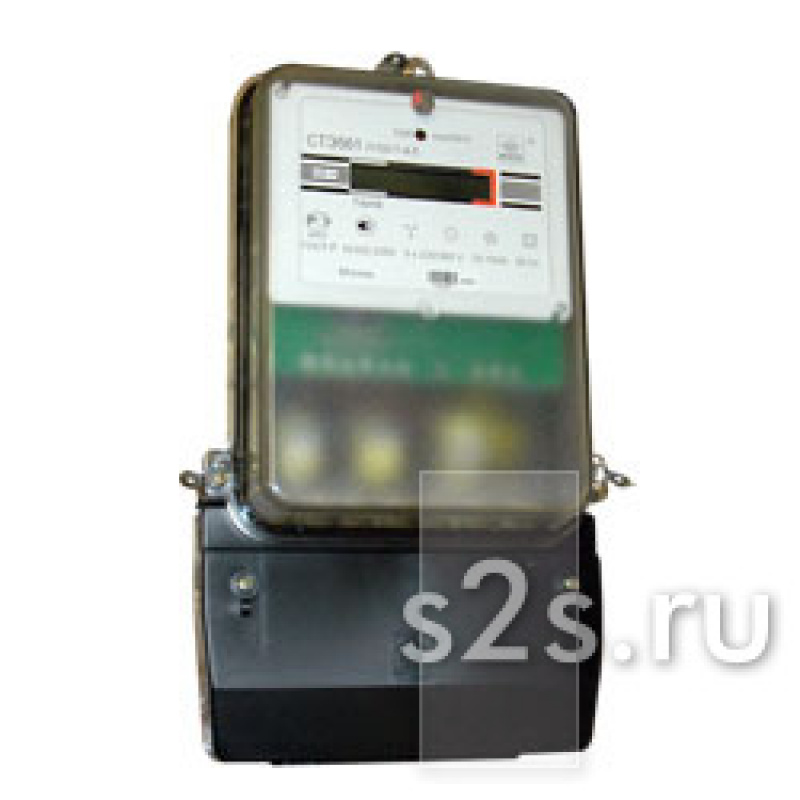

СТЭ-561/П5-1-4Р-5-К1 Счетчик
активной и реактивной энергии, электронный, однотарифный. Ток: 5-7,5А.
Класс точности: 1,0. Тип ОУ: ЖКИ. Ном.напряжение: 3х220/380В. Тип
корпуса: прозрачный кожух. Датчик тока: тр-тор. Тип интерфейса: RS-485.
Диапазон рабочих t,°С: -40...+60. Кол-во тарифов: 1. Схема включения: 4
проводная. Измерение тока: трансф. 1. Достоинства общие:
1.1. высокая точность с большим технологическим запасом,
1.2. современная элементная база с длительным сроком службы ;
1.3. применение SMD монтажа;
1.4. изготовление плат счетчиков на автоматизированном оборудовании;
1.5. регулировка и поверка счетчиков на автоматизированных поверочных стендах. 3. Достоинства особые для серии СТЭ561/ПХХ-Т-4-5
3.1. внутренний тарификатор на четыре тарифа;
3.2. интерфейс связи RS-485;
3.3. точность хода часов реального времени 0,5 с/сут.
3.4. тарифное расписание – 4 тарифа, 8 зон, 12 сезонов, выходные и праздничные дни
3.5. энергонезависимая память (20 лет);
3.6. в качестве датчика тока используется токовый трансформатор;
3.7. скорость обмена до 9600 бод; Характеристики
Тип отчетного устройства
Электромеханическое или ЖКИ
Измерительный элемент
Трансформатор
Тип интерфейса
Имп.выход, "токовый" RS-232, RS-485
Класс точности
1,0
Напряжение
3х220/380 В
Ток номинальный
5А / 10А
Ток максимальный
50А /100 A
Количество тарифов
до 4
Рабочий диапазон температур (эл.мех./ЖКИ)
-40°С … +60°С / -20°С…+60°С
Срок службы
32 года
Межповерочный интервал (эл.мех./ЖКИ)
10 лет /16 лет
Тип корпуса / Вариант крепления
Вариант "К1" - прозрачный кожух / Три винта
Вариант "К2" - непрозрачный кожух / Три винта
Срок гарантии
24 месяца
Частота сети
50 Гц
Порог чувствительности:
-номинальный ток 5А
-номинальный ток 10А
0,0125А
0,025А
Относительная влажность воздуха при 25°С
98%
Цена одного разряда счетного механизма:
-младшего
-старшего
0,1кВт*ч
10 000кВт*ч
Передаточные числа (эл.мех./ЖКИ)
800, 1 600кВт*ч / 1 000кВт*ч
Полная активная мощность, потребляемая цепью напряжения, не более
10В*А / 2Вт
Полная мощность, потребляемая цепью напряжения, не более
0,5В*А
Диапазон рабочих напряжений
176В - 254В
Габаритные размеры
283х174х75 мм
317х174х75 мм
265х154х75 мм
Масса счетчика, не более
1,65 кг
Технические условия
ТУ 4228-060-00226023-2007
