ЗИПС-Модуль
Звукоизолирующая панельная система базового уровня ЗИПС-Модуль –
эффективное решение проблемы дополнительной звукоизоляции существующих
стен и перекрытий. С ее помощью решается большинство задач по
увеличению звукоизоляции в жилых, а также общественных помещений с
уровнямит шума средней интенсивности: магазинах, ресторанах, кафе и
т.п. (рабочий диапазон системы – от 100 Гц).
Область применения
Система ЗИПС применяется при строительстве и реконструкции зданий для
увеличения звукоизоляции однослойных строительных конструкций:
гипсовых, кирпичных и бетонных стен и перегородок, а также перекрытий.
Применяется в помещениях любого типа и назначения (для дополнительной
звукоизоляции в квартирах, коттеджах, офисах и др.)
Состав

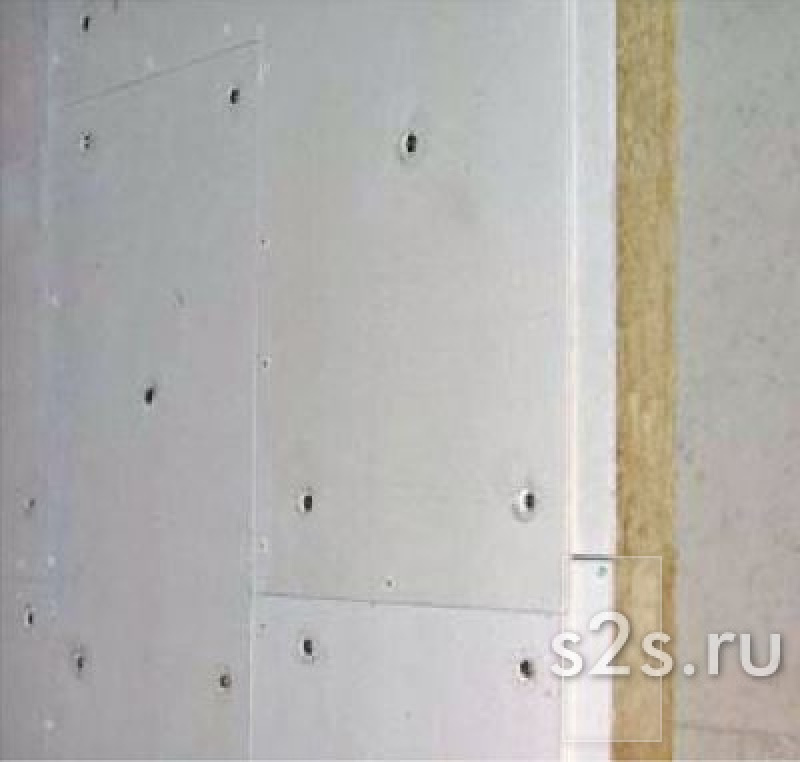

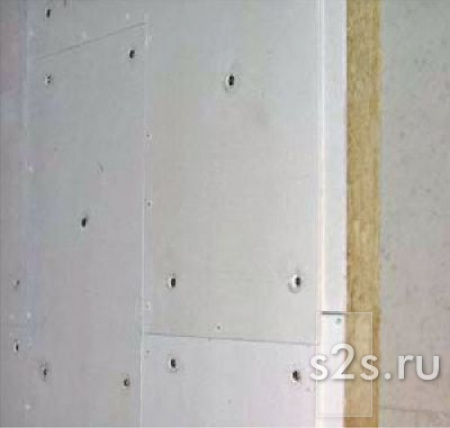

Панельная звукоизолирующая система ЗИПС состоит из двухслойных
сэндвич-панелей толщиной 70мм и финишных облицовочных листов ГКЛ
толщиной 12,5 мм. Сэндвич-панель состоит из комбинации «жесткого» слоя
ГВЛ и «мягкого» слоя минерального волокна на базальтовой основе.
Отличительные особенности зипс
Изделие защищено патентом РФ № 2140498; Высокие характеристики дополнительной звукоизоляции; Бескаркасный способ крепления; Специальные виброизолирующие узлы крепления и пазогребневой стык в конструкции сэндвич-панелей.
Размеры
Рабочий размер (без площади гребней) панелей: 1500 х 500 мм . Толщина
сэндвич-панели: 70 мм. Толщина системы с финишным листом ГКЛ: 83 мм.
Физические характеристики
Вес панели: 20,0 кг. Поверхностная плотность системы: 37,5 кг/м2.
Изоляция воздушного шума
Частота, Гц
100
125
160
200
250
315
400
500
Значение дополнительной звукоизоляции при помощи панельной системы ЗИПС-Модуль, дБ
1,0
6,0
10,0
12,0
16,0
16,0
20,0
19,0
Суммарная звукоизоляция кирпичной перегородки толщиной 120 мм, облицованной панельной системой ЗИПС-Модуль, дБ
41,0
39,0
50,0
50,0
55,0
56,0
60,0
65,0
Частота, Гц
630
800
1000
1250
1600
2000
2500
3150
Значение дополнительной звукоизоляции при помощи панельной системы ЗИПС-Модуль, дБ
20,0
20,0
19,0
19,0
22,0
21,0
21,0
18,0
Суммарная звукоизоляция кирпичной перегородки толщиной 120 мм, облицованной панельной системой ЗИПС-Модуль, дБ
68,0
72,0
74,0
79,0
81,0
83,0
84,0
83,0
Индекс дополнительной изоляции воздушного шума панельной системы ЗИПС-Модуль: ?Rw = 12 – 14 дБ.
